Φτιάξε έναν HiEnd ενισχυτή φτηνά (DIY)

Φτιάξε έναν HiEnd ενισχυτή φτηνά (DIY)

Δες πως μπορείς να κάνεις έναν φτηνό ενισχυτή για πολλές εφαρμογές. Ο συγκεκριμένος στοιχίζει 50€ αλλά πωλείται για $3300 με το τροφοδοτικό του.

Ιδέα

Αποφάσισα να κάνω έναν ποιοτικό ενισχυτή για το αυτοκίνητο μου. Σαν DIY fan, σκέφτηκα να δοκιμάσω να φτιάξω κάτι εγώ.

Έπειτα από αρκετή αναζήτηση, αποφάσισα να δοκιμάσω το 47 Laboratory 4706 Gaincard. Τα reviews του ήταν άριστα. Μετά από αναζήτηση, κατέληξα στο συμπέρασμα ότι τα υπόλοιπα υλικά του ήταν μεν άριστα, αλλά η καρδιά του ήταν ένα ολοκληρωμένο με κόστος κάτω από 5€, το LM3875. Το συγκεκριμένο ολοκληρωμένο, αν μπει σωστά, δημιουργεί έναν κορυφαίο ενισχυτή.

Σημείωση:Αναφέρομαι σε ενισχυτή αυτοκινήτου, αλλά μπορεί να γίνει και σαν ενισχυτής στο σπίτι.

Υλικά

Χρησιμοποίησα τα καλύτερα υλικά που μπόρεσα να βρω, για την μέγιστη δυνατή ποιότητα.

Standard υλικά (για ένα κανάλι)

(Στην παρένθεση ο αριθμός των υλικών στην Digikey)
1 x LM3875TF (LM3875TF-ND)
2 x 1500uF 50v Panasonic FC Capacitor (P10334-ND)
2 x 22.1k ohm resistor (PPC22.1KXCT-ND)
1 x 680 ohm resistor (P680BBCT-ND)
1 x 220 ohm resistor (PPC20.0KXCT-ND)

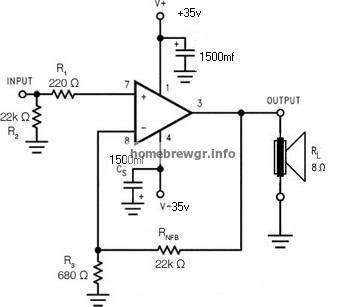

Το κύκλωμα

Φτιάξε έναν HiEnd ενισχυτή φτηνά (DIY) 1

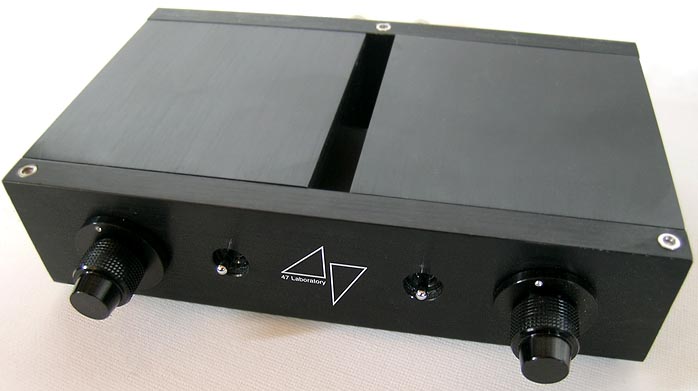

Ο ενισχυτής

Ο ενισχυτής στο σασί του (χωρίς το τροφοδοτικό).

Φτιάξε έναν HiEnd ενισχυτή φτηνά (DIY) 2

Φτιάχνοντας το τροφοδοτικό

Το πρώτο πράγμα που χρειαζόμαστε, είναι ο μετασχηματιστής του. Ένας μετασχηματιστής με 25V σαν έξοδο @ 220VA είναι μια καλή επιλογή. Η ασφάλεια που πρέπει να υπάρχει, θα πρέπει να αναλογεί με το μέγεθος του μετασχηματιστή, οπότε μία ασφάλεια 2 amp slo-blo συνήθως είναι καλή επιλογή για μετασχηματιστές μέχρι 220VA , ενώ μία 3 amp slo-blo απαιτείται για μεγαλύτερους. Μια καλή επιλογή είναι οι τοροειδής μετασχηματιστές.

Το σχέδιο για τροφοδοτικά με ένα δευτερεύον.

Φτιάξε έναν HiEnd ενισχυτή φτηνά (DIY) 3

Το σχέδιο για τροφοδοτικά με δύο δευτερεύοντα.

Φτιάξε έναν HiEnd ενισχυτή φτηνά (DIY) 4

12 to 36v DC to DC converter

Για να δουλέψει ο ενισχυτής στο αυτοκίνητο, έπρεπε να μετατραπεί το ρεύμα από 12 σε 36v. Έτσι έφτιαξα και έναν μετατροπέα τάσης DC.
Παρακάτω είναι το σχηματικό του μετατροπέα, και ποιο κάτω ο μετατροπέας.

Φτιάξε έναν HiEnd ενισχυτή φτηνά (DIY) 5
Φτιάξε έναν HiEnd ενισχυτή φτηνά (DIY) 6

Συμπέρασμα

Το 1ο πράγμα που παρατηρείς, είναι το πόσο δύναμη έχει ο ενισχυτής αυτός. Ικανοποιητικός. Αλλά όταν ανοίγεις τέρμα την ένταση, ο ενισχυτής οδηγείται στα όρια του, με αποτέλεσμα να θερμαίνετε η ψήκτρα του. Για να δουλέψει σωστά, το αντικατέστησα με μια παλιά ψήκτρα από CPU, ενώ τα περισσότερα υλικά του τροφοδοτικού, είναι από ένα παλιό ενισχυτή αυτοκινήτου. Φυσικά αργότερα πρόσθεσα και ένα κύκλωμα προστασίας μεγαφώνων, το οποίο απομονώνει τα ηχεία προτού προλάβει να κλείσει ο ενισχυτής και αδειάσουν οι πυκνωτές του, με αποτέλεσμα το γνωστό "μπουπ", ενώ ενεργοποιεί τα ηχεία μόνο όταν γεμίσουν οι πυκνωτές και ο ενισχυτής είναι έτοιμος.

Εντυπώσεις

Συγκριτικά με άλλους ενισχυτές, ο συγκεκριμένος είναι πολύ καλύτερος. Στα ηχεία που το σύνδεσα, παρατήρησα ποιο δυνατό μπάσο και καθαρότερες υψηλές. Αν ψάχνετε για έναν φθηνό ενισχυτή, δοκιμάστε τον και δεν θα χάσετε.
